AVERTISSEMENT :
Votre sécurité et celle des autres sont importantes. Avant d’utiliser le multimètre, assurez-vous que l’appareil est bien débranché du courant électrique. Il est également recommandé de porter des gants.

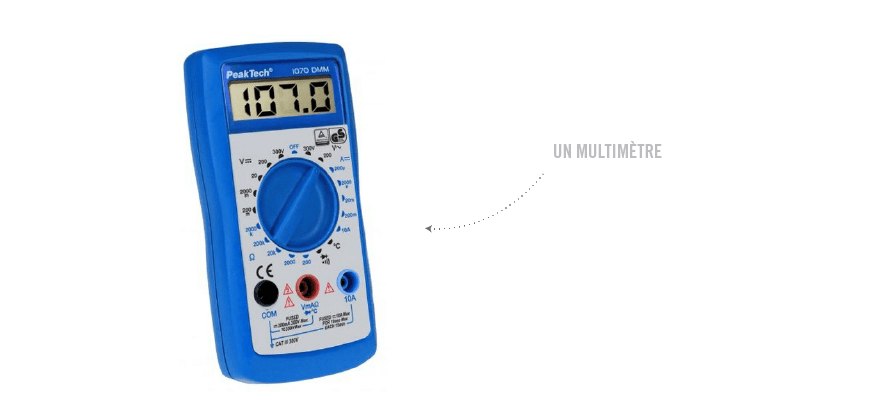

Qu’est ce qu’un multimètre ? Quelle est son utilisation ?
Le multimètre est un boitier qui sert à mesurer électriquement les composants des appareils. Il permet de mesurer des appareils électriques ou des éléments d’appareils électriques, et vous servira à effectuer vos diagnostics de panne sur tous vos appareils électroménagers.
Multimètre digital ou analogique ?
Les multimètres analogiques sont doté d’un cadran à aiguille affichant les valeurs tout comme le ferait un multimètre avec écran digital.
Avec l’arrivée des multimètres à écran digital, les multimètres analogiques se font de plus en plus rare. Pourtant les deux types d’appareils sont tout aussi fiables et précis mais la facilité d’utilisation du multimètre digital à pris le pas sur le multimètre analogique.
Comment se servir du multimètre ? Comment fonctionne-t-il ?
Pour effectuer une mesure avec un multimètre, il faut régler l’appareil sur la bonne unité de mesure (Ohm, Volt, Continuité, etc), la bonne échelle de mesure, et mettre les capteurs du multimètre en contact avec les bornes de l’élément à mesurer.
Fonctionnement ohmmètre
Se placer sur les bornes COM (noire) et continuité (rouge) puis, placer le curseur sur Ohm (symbole Oméga).
Cette fonction peut par exemple servir à mesurer la valeur ohmique de résistance (four, lave-linge, etc.) ou de thermostats (chauffe-eau, four, etc.). Il peut également remplacer un capacimètre pour tester un condensateur (sèche-linge, etc.).
Fonctionnement voltmètre
Se placer sur les bornes COM (noire) et continuité (rouge) puis, placer le curseur sur V.
Cette fonction peut servir à mesurer les tensions continues des piles ou des batteries, ou la tension alternative d’une prise électrique.
Fonctionnement ampèremètre
Se placer sur les bornes COM (noire) et continuité (rouge) puis, placer le curseur sur A.
En fonction des modèles de multimètres il sera indiqué de se mettre sur les bornes COM (noire) et 10A (bleue) lors de mesures plus grandes d’intensité.
Cette fonction mesure l’intensité d’un courant électrique, exprimée en Ampères (A) ou milliampères (mA) en fonction du calibre choisi.
Fonctionnement capacimètre
Se placer sur les bornes COM (noire) et continuité (rouge) puis, placer le curseur sur C.
Le capacimètre permet de tester la capacité de stockage de l’énergie dans un condensateur. Cette valeur est exprimée en µF.
Qu’est ce que la loi d’Ohm ?

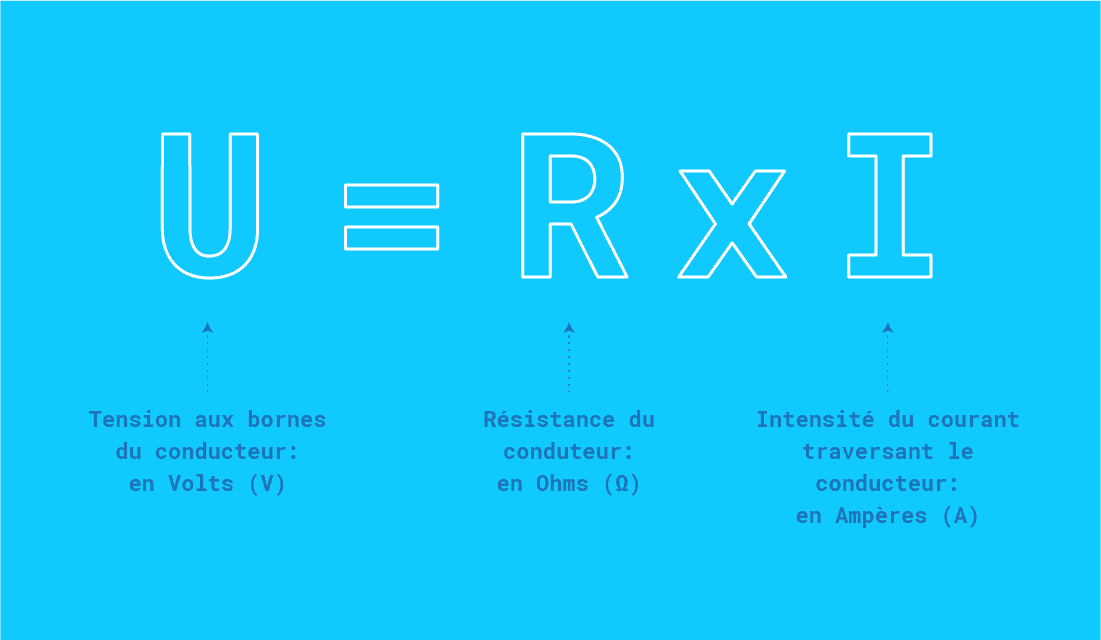

La loi d’Ohm permet d’établir la relation entre la tension (U), le courant (I) et la résistance (R).
Elle permet de connaître différentes grandeurs :
- U = R x I permet le calcul de la tension lorsque la résistance et l’intensité sont connues.
- I = U / R permet le calcul de l’intensité lorsque la tension et la résistance sont connues.
- R = U / I permet le calcul de la résistance lorsque la tension et l’intensité sont connues.
Grâce à la la loi d’Ohm, il est possible de vérifier que la tension aux bornes d’une résistance est proportionnelle à l’intensité du courant électrique :
- Si l’intensité est multipliée par deux, alors la tension l’est aussi.
- Si l’intensité est multipliée par quatre alors la tension l’est aussi ; et ainsi de suite.
Astuce : Toujours régler le multimètre sur l’échelle de valeur juste supérieure à la valeur attendue. Par exemple pour mesurer une prise de courant classique, la valeur attendue est 230 Volt, il faut donc placer le multimètre sur 250 Volt.
Vous trouverez ci-dessous quelques exemples de tests que vous pouvez effectuer à l’aide d’un multimètre.
Comment mesurer une continuité ?
La continuité indique la présence d’un trajet complet de circulation du courant. La mesure de la continuité permet de déterminer si un circuit est ouvert ou fermé.
Ce test s’effectue avec un circuit mis hors tension.
Un test de continuité permet d’évaluer :
- l’état d’un fusible
- l’état des conducteurs (ouverts ou court-circuités)
- l’état des interrupteurs
- l’état du circuit
- etc.
Comment effectuer un test de continuité ?
À l’aide d’un multimètre en position continuité, placer les extrémités du multimètre sur chacun des fils de l’élément à mesurer.
Si le multimètre émet un signal sonore, alors il y a continuité.
Comment savoir si le courant passe dans un câble ?
En mode continuité, mettez les capteurs du multimètre aux extrémités du câble. Si le courant passe correctement dans le câble vous entendrez un signal sonore. Si vous n’entendez rien le courant ne passe pas correctement.
Comment tester un fil électrique ?
Vous devrez effectuer la même chose que pour le câble. En mode continuité, mettez les capteurs du multimètre aux extrémités du fil électrique. Si le courant passe correctement dans le fil vous entendrez un signal sonore. Si vous n’entendez rien le courant ne passe pas correctement.
Comment mesurer une valeur Ohmique ?
La mesure de la valeur ohmique permet de mesurer la résistance électrique d’un composant. En d’autres termes, cela permet de déterminer la capacité qu’a cet élément à laisser passer le courant.
Cela peut servir notamment pour mesurer la valeur d’une résistance débranchée ou d’un condensateur.
Le symbole de la valeur ohmique est Ω.
La mesure de la résistance d’un composant électrique permet de vérifier s’il n’existe pas un défaut d’isolement dans le circuit électrique de votre appareil. En effet, si le résultat obtenu avec l’ohmmètre est une résistance de valeur infinie, alors on peut considérer qu’il y a isolement, et donc continuité ; sinon, il est probable que ce soit un défaut d’isolement.

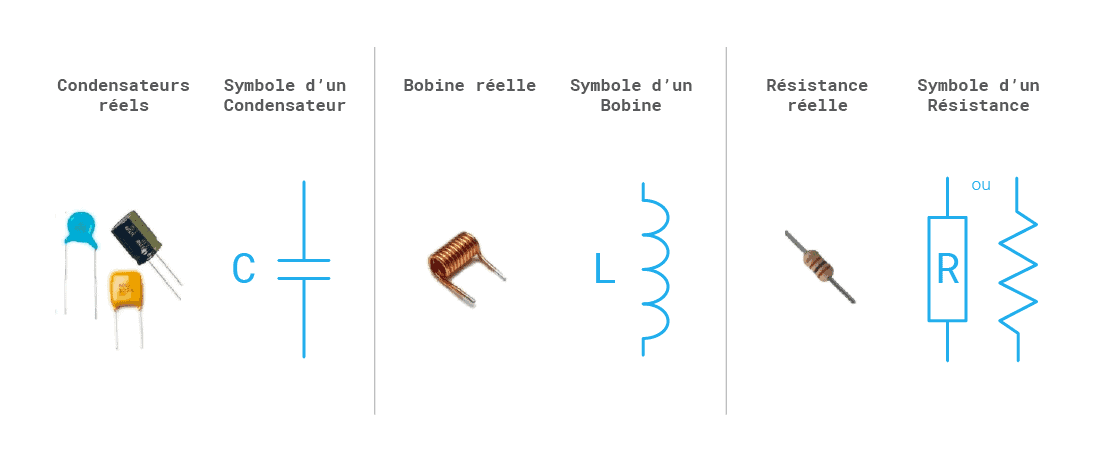

Grâce à un ohmmètre, il est également possible de vérifier le bon état d’une bobine. Une bobine est un composant électrique conducteur, elle se compose d’un fil conducteur isolé, enroulé autour d’un noyau. La mesure de la résistance (valeur ohmique) d’une bobine se lit de la façon suivante :
- R = infini (circuit ouvert) : la bobine ne fonctionne pas.
- R = quelques ohms (1 à 8 ohms) : la bobine est en bon état.

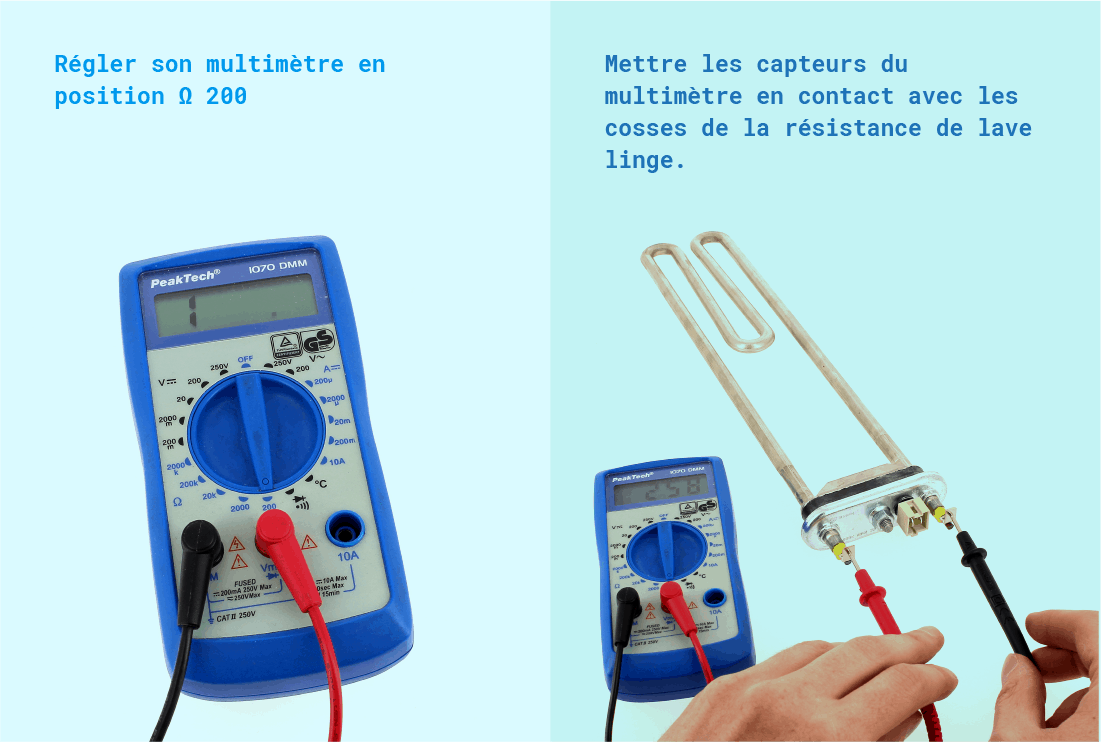

Comment mesurer la valeur ohmique d’une résistance de lave-linge ?
Si la valeur affichée est égale à zéro ou 1 (infini), alors votre résistance doit être remplacée.

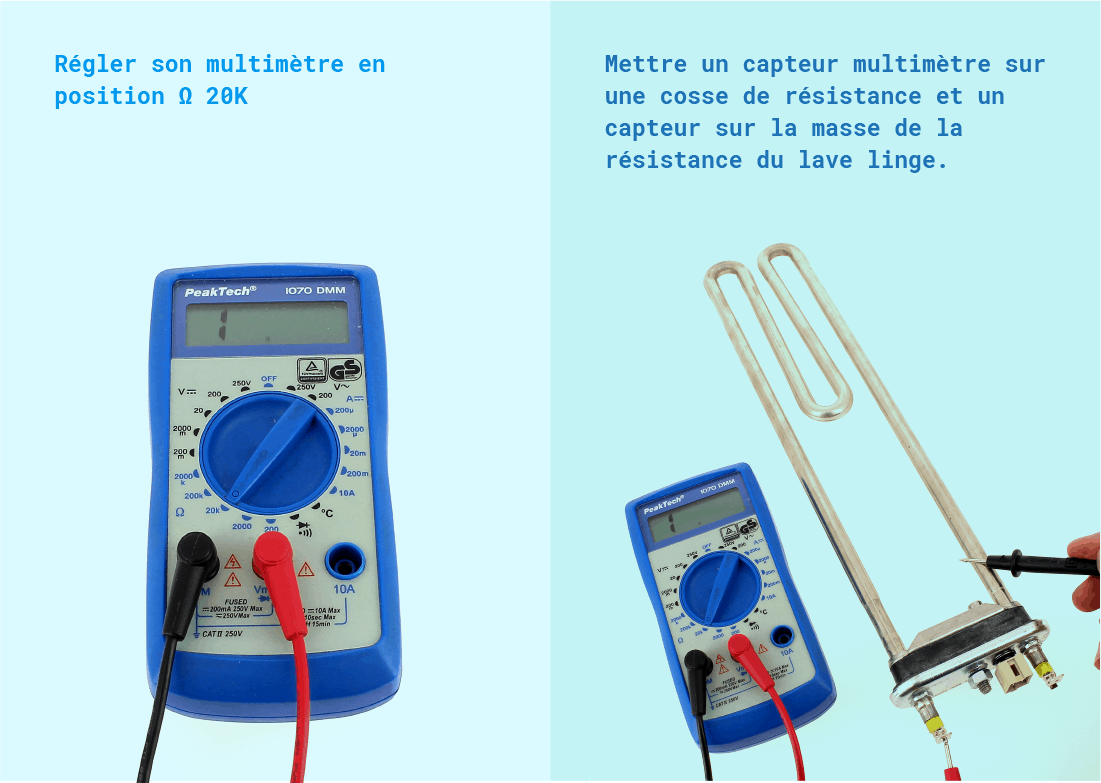

Sinon, il est nécessaire de poursuivre avec la mesure de la masse de la résistance :
Si la valeur affichée n’est pas égale à 1 (infini), alors votre résistance doit être remplacée.

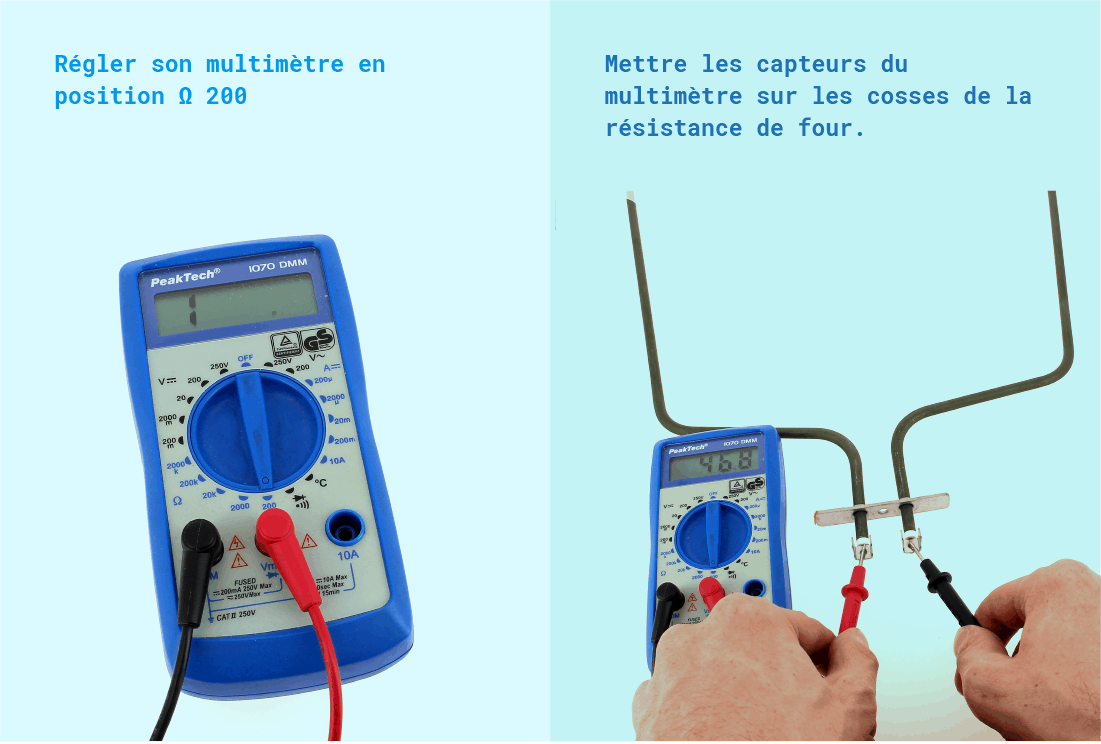

Comment mesurer la valeur ohmique d’une résistance de four ?
Si la valeur affichée est égale à zéro ou à 1 (infini), alors votre résistance doit être remplacée.

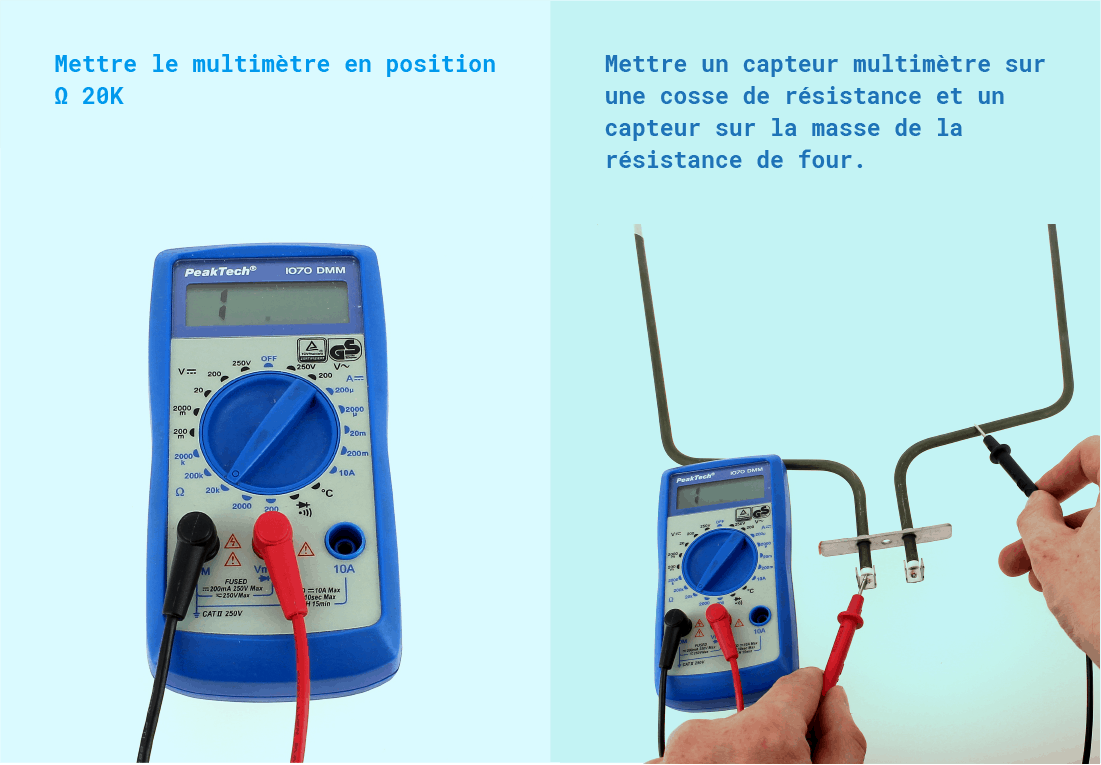

Sinon, poursuivre avec la mesure de la masse de la résistance.
Si la valeur affichée n’est pas égale à 1 (infini), alors votre résistance doit être remplacée.

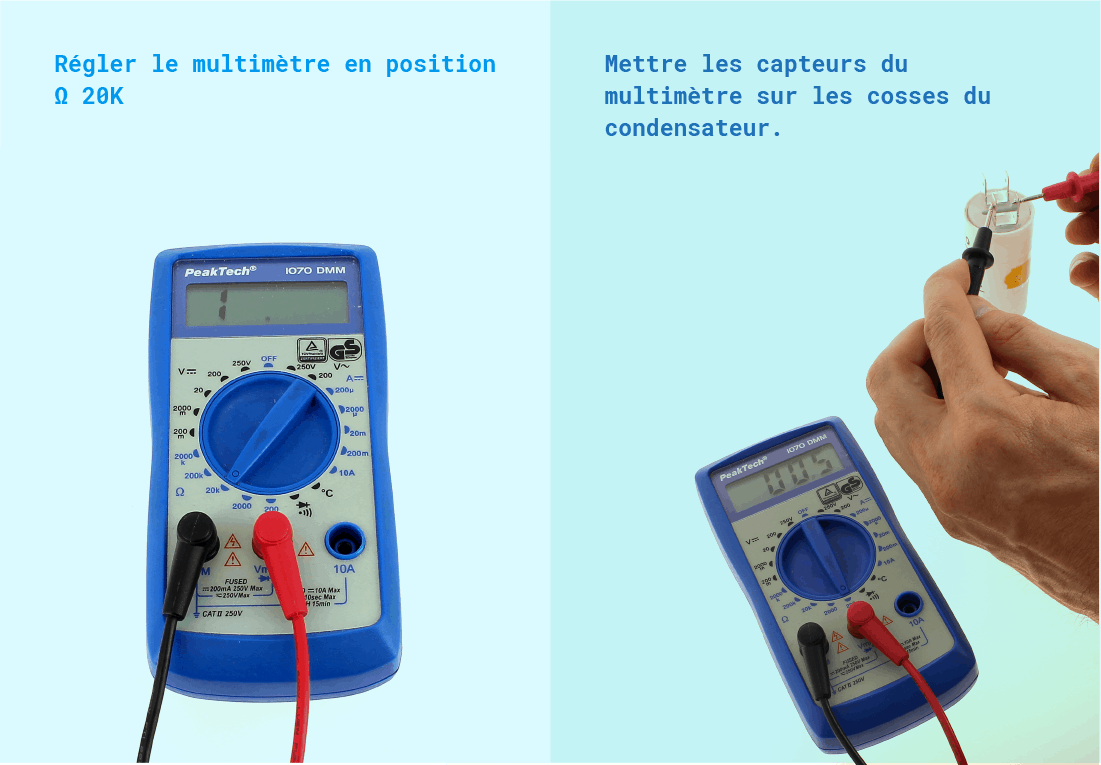

Comment tester un condensateur de sèche-linge avec un ohmmètre ?
La mesure d’un condensateur se fait, en principe, à l’aide d’un capacimètre.
L’unité de mesure du capacimètre est le Farad.
Le multimètre présenté ici ne possède pas cette fonctionnalité ; il est tout de même possible de mesurer le condensateur et vérifier son état de fonctionnement grâce à la fonction Ohm.
La valeur affichée doit augmenter pour jusqu’à arriver à 1 (infini) ; si c’est le cas, cela signifie que le condensateur se charge bien.
À présent, effectuer la même mesure en inversant les capteurs du multimètre. La valeur affichée devrait démarrer avec une valeur négative pour augmenter à nouveau et arriver à 1 (infini). Cela signifie que le condensateur se décharge bien. Ce test permet de confirmer que votre condensateur est en bon état.
Comment mesurer/tester le courant électrique ou une tension électrique ?
Comment mesurer une tension alternative en mode voltmètre ?
La tension alternative permet de mesurer la tension électrique sur une prise branchée sur le secteur ou sur le secteur lui-même.
Le symbole de la tension alternative est V~.

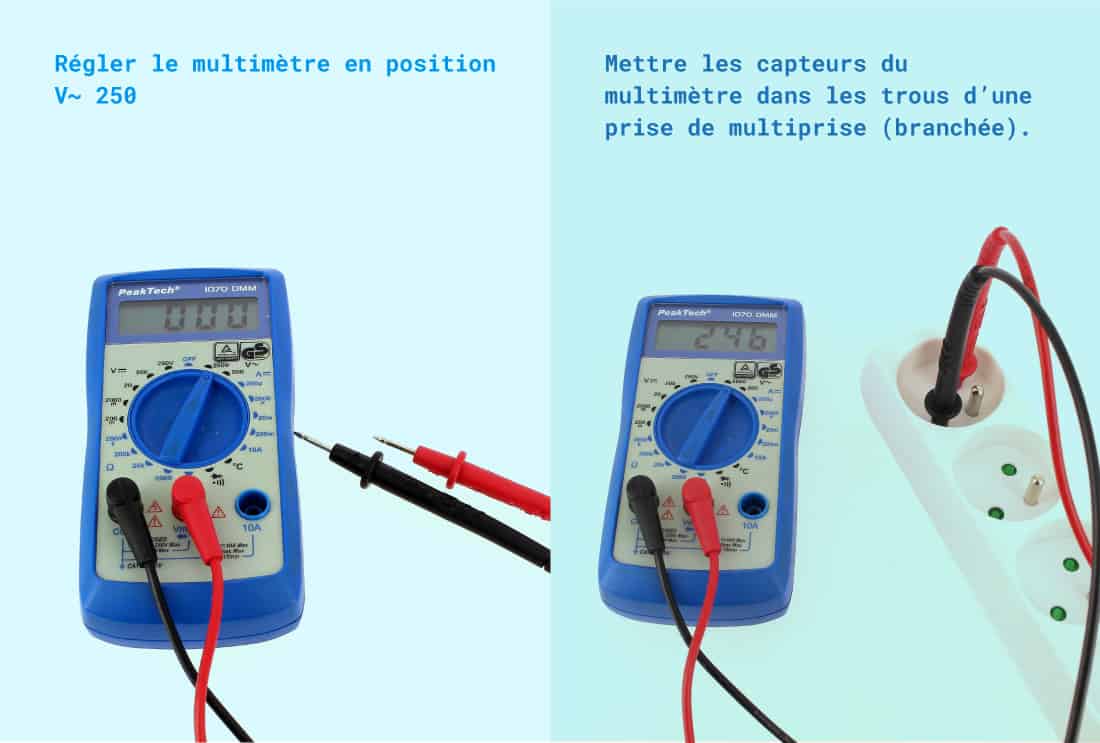

Comment tester la tension d’une prise électrique ou multiprise ?
Si la valeur affichée est située entre 220 et 240 V, alors le réseau électrique fonctionne.
Comment mesurer une tension continue en mode voltmètre ?
La tension continue permet de mesurer la tension continue d’une pile ou d’une batterie.
Comment effectuer le branchement du voltmètre ?
Lors de la mesure pour obtenir une tension positive, les capteurs du multimètre devront toujours se placer de la façon suivante :
- Fil rouge – borne rouge – symbole positif (+)
- Fil noir – borne noire (com) – symbole négatif (-)

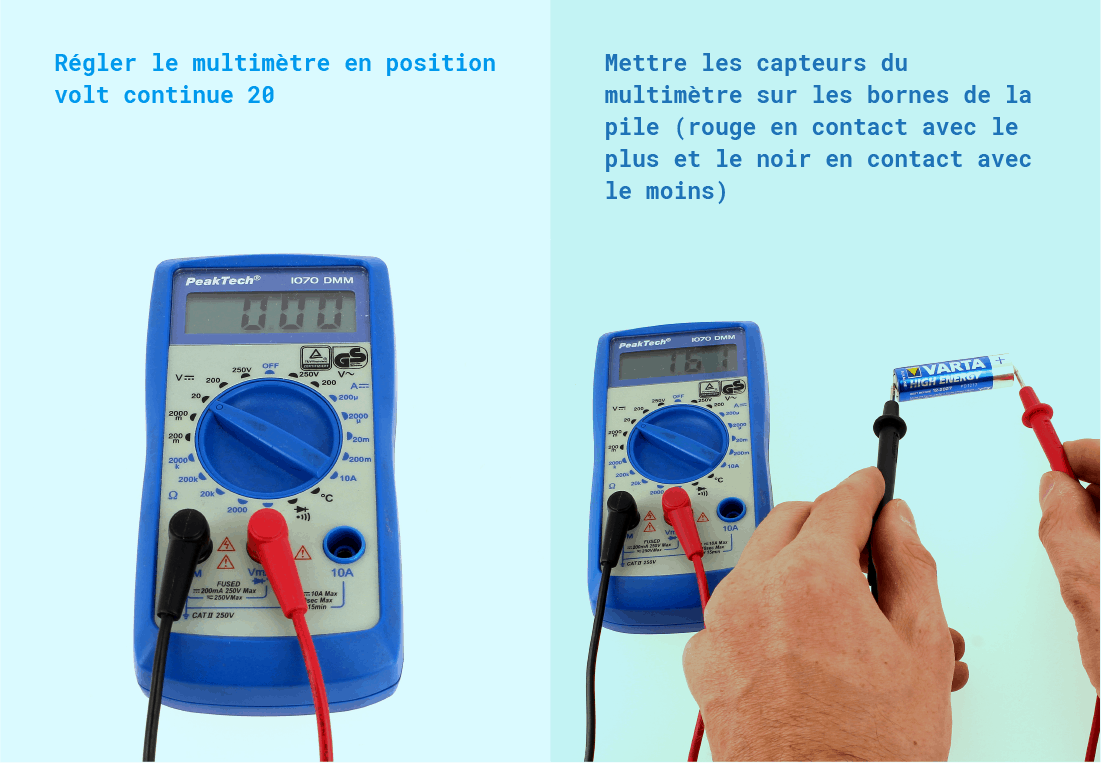

Comment tester une pile ou une batterie ?
Si la valeur affichée est égale à zéro ou est inférieur à la tension voulue sur une pile ou batterie, alors la pile/batterie est HS.
En effet, prenons l’exemple d’une batterie 12 Volt de voiture. Si en la mesurant vous trouvez 10,2 Volt, la tension sera insuffisante et votre voiture de démarrera pas. Il en va de même pour les piles.
Bon à savoir, si vous inversez les bornes + et – en effectuant votre mesure vous aurez une valeur négative. Dans ce cas, inversez simplement les capteurs du multimètre.
Avertissement : Les piles et batteries sont très toxiques et doivent impérativement être jetées dans des bornes prévues à cet effet. Renseignez-vous auprès de votre mairie pour connaître les points de collecte à proximité de votre domicile.
Voilà, vous savez tout sur le multimètre. Faites-en bon usage !
