Comment remplacer la carte électronique de mon lave-vaisselle ?

Les modules électroniques

Tout le monde sait à quoi ressemble un lave-vaisselle, une carcasse large, avec des faces rectangulaires et une grande porte qui se rabat vers le sol. L’intérieur se compose de tiroirs partagés en différents espaces adaptés à la vaisselle qu’ils sont censés accueillir. Parfois vous trouverez un panier à couverts, parfois un tiroir où disposer vos couverts. Les configurations sont multiples et propres à chaque marque et à chaque modèle.

Mais savez-vous ce qui se cache derrière tout cela ?

Il y a l’électrovanne, la pompe, les résistances, le thermostat, etc. et les modules électroniques. Dans cette dernière catégorie on retrouve essentiellement deux éléments, le module de commande et le module de puissance. Tous les deux sont des cartes électroniques équipés de différents composants et capteurs électroniques qui dès qu’ils sont activés envoient un signal électronique bien précis à l’ensemble de l’appareil.

Ces deux éléments se situent à l’avant du lave-vaisselle au niveau du panneau de commande, les boutons présents sur le panneau actionnent directement le module de commande qui envoie un signale électronique au module de puissance.

AVERTISSEMENT : Votre sécurité et celle des autres sont importantes. Avant toute réparation, assurez­-vous que l’appareil est bien débranché du courant électrique. Il est également recommandé de porter des gants, des vêtements confortables et près du corps, et de retirer bijoux et accessoires qui pourraient rester coincés.

Comment diagnostiquer un problème/panne de carte électrique Whirlpool, Electrolux, Bosch, etc ?

Si vous êtes ici, c’est que vous avez probablement remarqué certains dysfonctionnements au niveau de votre lave-vaisselle. Afin de trouver l’origine de la panne et de vérifier qu’il s’agit bien d’une défaillance de l’un des modules électroniques, il est important de vérifier certains éléments en priorité.

  1. Les boutons ne fonctionnent plus : lorsque vous appuyez sur les boutons du panneau de commande, rien ne se passe.
  2. Affichage d’un code erreur : consulter la notice constructeur pour connaître la signification du code affiché. Ces codes sont différents selon les marques, mais reportent les mêmes dysfonctionnement.
  3. L’appareil ne respecte pas les cycles : les cycles s’arrêtent avant la fin prévue, l’essorage ne se fait pas bien.
  4. L’eau n’est pas chauffée de façon homogène : lors du cycle de lavage , l’eau ne chauffe pas suffisamment.

Remplacer les modules électroniques

Le module de commande et le module de puissance peuvent se trouver à deux endroits différents en fonction de votre modèle d’appareil. N’hésitez pas à nous contacter si vous n’arrivez pas à localiser les modules électroniques de votre lave-vaisselle.

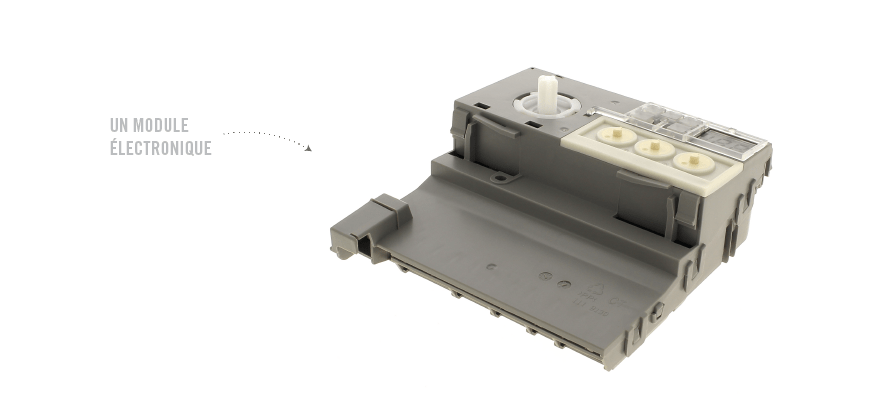

un module electronique

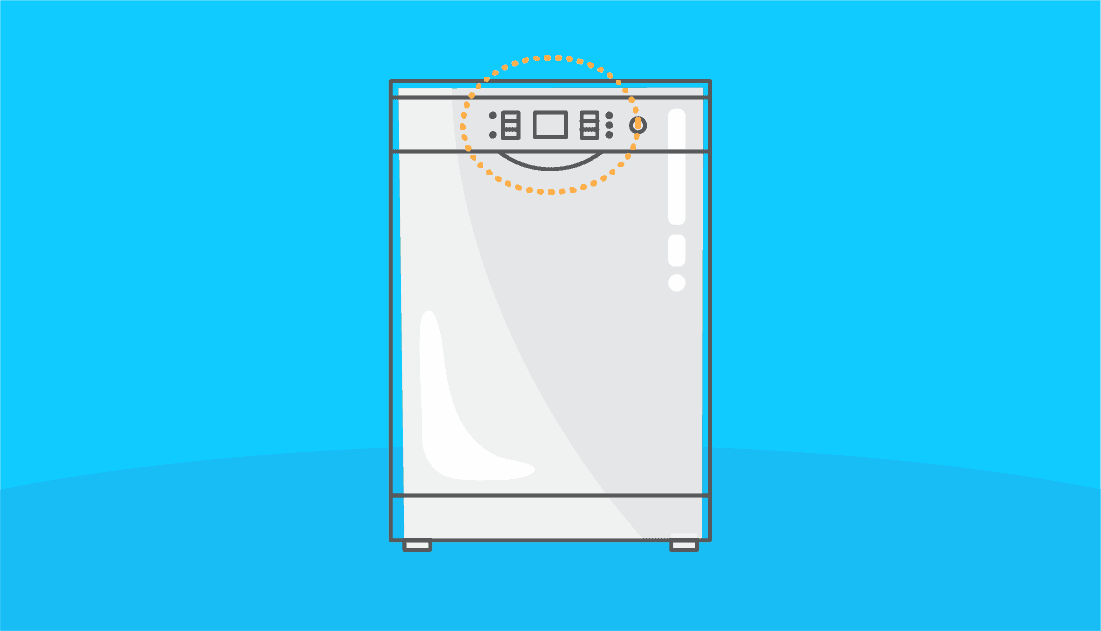

Modules électroniques situés derrière le panneau de commande

Modules électroniques situés derrière le panneau de commande
  1. Sortir le lave-vaisselle de son emplacement.
  2. Retirer toutes les vis se trouvant en façade de l’appareil.
  3. Ouvrir la porte du lave-vaisselle et retirer toutes les vis se trouvant à l’intérieur de la porte de façon à libérer le panneau de commande.
  4. Détacher le panneau de commande.

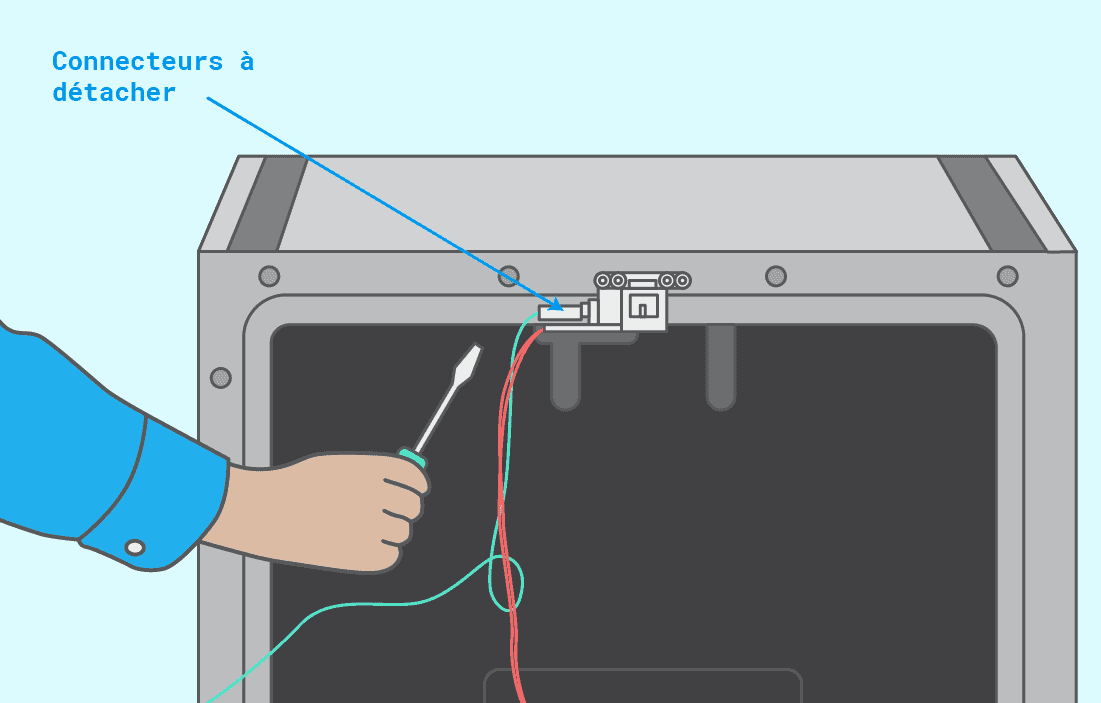

  5. Détacher les connecteurs reliant le panneau de commande à l’appareil.

Astuce : Prendre une photo des connecteurs avant démontage pour mémoriser leur emplacement.

  1. Observer le panneau de commande et localiser l’emplacement des modules électroniques.
  2. Détacher les languettes de verrouillage et tous les connecteurs raccordés à la platine.

Astuce : Prendre une photo des connecteurs avant démontage pour mémoriser leur emplacement.

  1. Mettre le nouveau module électronique dans son emplacement.
  2. Utiliser les photos prises lors des étapes précédentes pour rebrancher les différents connecteurs.
  3. Remettre le panneau de commande en place.
  4. Replacer toutes les vis de maintien.

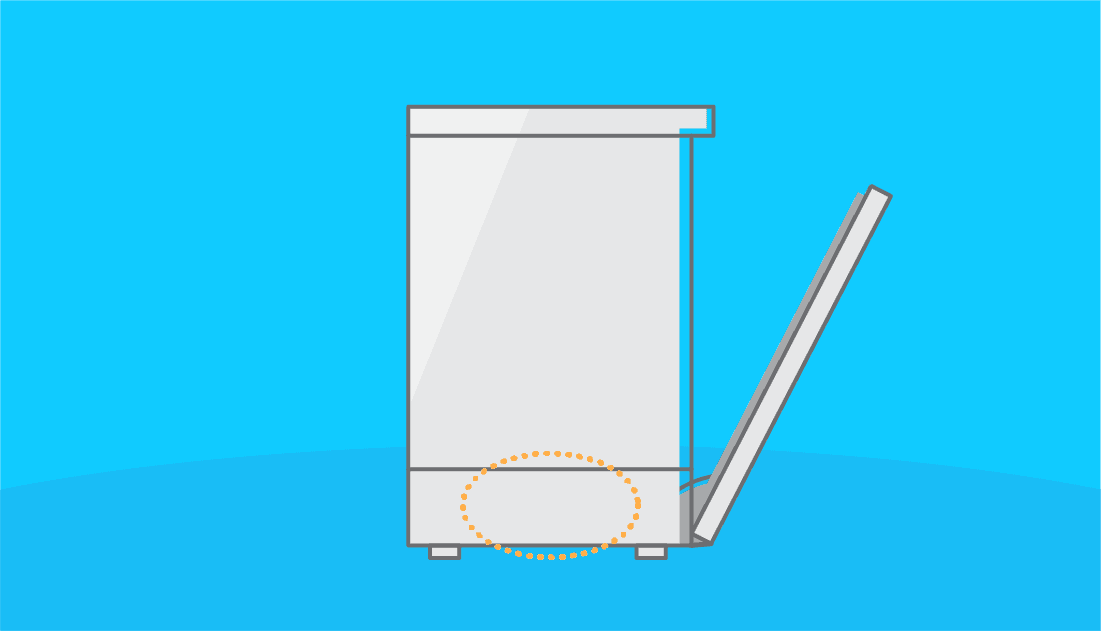

Modules électroniques situés sur le côté de l’appareil

Modules électroniques situés sur le côté de l’appareil
  1. Sortir le lave-vaisselle de son emplacement.
  2. Détacher le cache situé sous la porte sur la façade avant.
  3. À l’aide d’un tournevis, démonter le panneau supérieur et les panneaux latéraux.

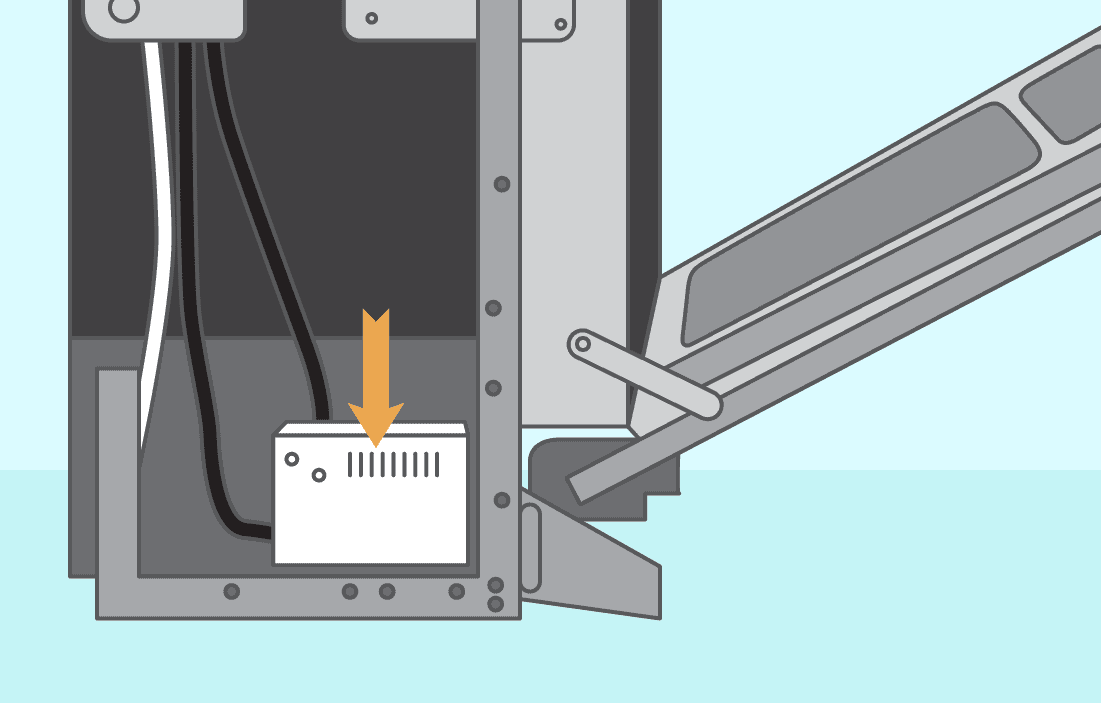

  4. Observer l’emplacement des modules de commande. Ils sont généralement protégés par un boitier en plastique.
  1. À l’aide d’un tournevis, ouvrir le boîtier.
  2. Retirer les connecteurs reliés au module électronique.

Astuce : Prendre une photo des connecteurs avant démontage pour mémoriser leur emplacement.

  1. Mettre le nouveau module électronique dans son emplacement.
  2. Utiliser les photos prises lors des étapes précédentes pour rebrancher les différents connecteurs.
  3. Refermer soigneusement le boîtier de protection dans lequel se trouve les modules électroniques. Remettre le boitier sur le châssis de l’appareil.
  4. Remonter les panneaux latéraux, le panneau supérieur ainsi que le cache en façade.

Réparer une carte électronique de lave-vaisselle

Pour effectuer cette opération vous allez devoir identifier le composant défaillant. Il n’est pas toujours évident de trouver cet élément. Vous allez devoir tester un par un les condensateurs, relais, connecteurs, etc. Une fois l’élément défectueux identifié, renseignez vous auprès des vendeurs de composants électroniques afin de savoir si celui-ci est toujours fabriqué. Si vous ne trouvez pas le composant défectueux ou qu’il n’est plus fabriqué, vous devrez changer la carte au complet.

Si vous ne trouvez toujours pas la cause du dysfonctionnement de votre appareil ménager à la suite de toutes ces vérifications, ou que celle-ci provient des commandes électriques permettant de gérer l’ensemble des fonctions, n’attendez plus et faites appel à un réparateur professionnel.

Besoin d’aide ? N’hésitez pas à nous contacter en complétant ce formulaire avec le maximum d’informations. Nous reviendrons vers vous dans les 24 heures ouvrées après votre demande.
